依照***有关标准和关于水质在线自动监测系统建设的相关要求，在指定排水口安装水质在线监测仪器，对相关水质参数（化学需氧量、BOD、氨氮、pH、流量等）进行监测，以达到相关管理及监管部门对现场处理水质的实时监控和管理。
本方案将分析仪测量系统、采样系统以及数据传输系统进行集成，作为一体化水质在线自动监测系统进行详细的方案设计。
一、系统概述
1.1 项目概述
根据***环保局对废水污染物排放进行总量控制、安装在线监测系统的要求，拟在 的 污水总排口 安装污染源自动监控系统。本项目建设拟选用 广东信天润环保科技有限公司 提供的 COD全自动在线分析仪、BOD全自动在线分析仪、氨氮全自动在线分析仪、PH计、流量计 ，并负责指导安装、调试、运行、保修、快速反应服务及协助项目验收、技术支持、用户培训。
1.2 系统建设要求
该系统应达到以下要求：
①系统具有实用性、先进性、专业性、开放性、安全性、集成性和经济性。
②总体结构的先进性、合理性、兼容性和可扩展性。
③监测参数分析方法符合***、行业有关技术标准和规范。
④监测数据准确、可靠。
⑤取样方式经济、合理，便于维护。
⑥具有良好的开放性、扩展性，便于维护及升级，为企业将来实现远程查看 仪器数据预留接口。
⑦现场监测站房布局合理，安全防盗。
⑧··· ···
1.3 系统构成
在线监测系统由采样系统、测量系统、数据采集传输系统三部分组成。采样系统由泵、采样管路、专用采样器、控制单元等构成。测量系统由测量仪器及控制单元构成。数据采集传输系统由数据采集传输仪构成。
1.4 在线监测因子种类
根据环保部门和企业要求，监测因子为：化学需氧量（COD）、BOD、氨氮、PH、流量 。
1.5 仪器选型
为了确保测量数据的准确性、在线监测系统的长期稳定性、可靠性及低成本运行，并结合企业实际情况，本案计划选用广东信天润环保科技有限公司提供 的 COD全自动在线分析仪、BOD全自动在线分析仪、氨氮全自动在线分析仪、PH计、流量计
1.6 仪器简介（此处需列举该系统选用的所有仪器）
设备一、
仪器名称：DH310C1 COD全自动在线分析仪
技术参数：
· 测试方法：重铬酸钾高温消解，比色测定
· 测试量程：10～5000mg/L
· 检出下限： 3.3 mg/L(校正曲线法）， 8 mg/l (空白法)
· 分辨率：＜1mg/L
· 准确度：≥100mg/L, < ±5%；<100mg/l:<±5mg/l
· 重现性：≥100mg/l:< ±5%；<100mg/l:<±5mg/L
· 响应时间(＞90%)：20min
· 消解时间：3~120min
· 测试间隔：连续，20~30000min，触发模式
· 校正间隔：按选定间隔自动进行（持续时间：60min）
· 清洗间隔：按选定间隔自动进行（持续时间：10min）
· 用户保养：保养间隔>1个月，每月约0.5小时
· 试剂消耗：约1个月(连续测量状态)
· 自我监测：自我监测泄漏；仪器状态自我诊断
· 模拟输出：2路0/4---20mA模拟输出
· 继电器控制：2路24V 1A继电器高低点控制（可定义仪器状态）
· 服务接口：RS232
· 数据通讯：标准MODBUS/Ethernet/ RS485/RS232/RS422，可实现双向通讯和远程控制
· 显示：工业触摸屏
· 操作菜单：中文
· 数据存储：30000组
· 典型应用：工业污水、市政污水
· 样品PH：1～12
· 样品压力：开放槽，无压
· 消解温度：175℃
· 工作温度：+ 5° C～ + 50° C
· 电源：230 V AC ± 10% / 50-60 Hz
· 功耗：约100 VA
· 尺寸：500 mm x 750mm x 370 mm
· 重量：约32Kg（无试剂）
设备二、
仪器名称：管道流量计
技术参数：
1. 流量量程：10升/秒～10米３/秒
2. 流量不确定度：5%
3. 超声波***测距：2米
4. 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)
5. 测距误差：＜0.4%
6. 水位分辨力：1毫米
7. 工作环境温度：-20℃～+50℃
8. 仪器防护：探头为可浸水式；仪器为防尘式
9. 交流或直流供电： 交流：220V 50HZ 4W ，直流：12V 60mA (交流、直流同时存在，仪表使用 交流，交流掉电时，自动接通直流)
设备三：
仪器名称：数据采集仪数采仪能够采集监测站点中所有监测参数，还能够通过自动监测仪器设备输出口获取其工作状态，如运行、采样、测量、留样、校准、报警、启动、停止、清洗、药剂添加、远程对时、供电状态、气象参数、室内温湿度及烟感、水感等安全信息等。
技术参数：
处理器： 采用ARM S3C2440A，工作频率 400MHZ
液晶屏： 7寸TFT真彩触摸屏
分辨率： 800（H）× 480（W）
亮 度： 400 cd/m2
触摸屏： 4线电阻式
系统内存：64M SDRAM
存储空间：64M NAND Flash
网 口： 10M
USB：2个，USB1.1兼容
工作电压： AC220V±20％，50Hz；
额定功耗： C&M3000 ≤30 W；
工作温度： -30℃～+65℃；
工作湿度： 5%-95%，无结露；
尺寸： 310mm*250mm*100mm小体积设计，安装方便。
适合场所：适合于环境恶劣的工作场所。
设备四：
仪器名称：PH计
技术参数：
1.pH测量范围：0.00～14.00pH
2.分辨率：0.01pH
3.准确度：±0.1pH
4.液晶显示:LCD显示器 带蓝色背光
5.类比输出：DC 4～20mA模拟输出
6.***负载阻抗:1000Ω
7.响应时间：﹤30S
8.投点电流：110VAC MAX.5A/240VACMAX.3A
9.电源：110/240VAC,50/60HZ±15%
10.通讯介面：RS-485
11.温度补偿：具备温度补偿功能
12.操作温度：0～65℃
设备五：
BOD在线分析仪
设备型号：BX-3
测试方法：消解法
· 测试量程：10～1000mg/L
· 检出下限： 3.3 mg/L(校正曲线法）， 8 mg/l (空白法)
· 分辨率：＜1mg/L
· 准确度：≥100mg/L, < ±5%；<100mg/l:<±5mg/l
· 重现性：≥100mg/l:< ±5%；<100mg/l:<±5mg/L
· 响应时间(＞90%)：20min
· 消解时间：3~120min
· 测试间隔：连续，20~30000min，触发模式
· 校正间隔：按选定间隔自动进行（持续时间：60min）
· 清洗间隔：按选定间隔自动进行（持续时间：10min）
· 用户保养：保养间隔>1个月，每月约0.5小时
· 试剂消耗：约1个月(连续测量状态)
· 自我监测：自我监测泄漏；仪器状态自我诊断
· 模拟输出：2路0/4---20mA模拟输出
· 继电器控制：2路24V 1A继电器高低点控制（可定义仪器状态）
· 服务接口：RS232
· 数据通讯：标准MODBUS/Ethernet/ RS485/RS232/RS422，可实现双向通讯和远程控制
· 显示：工业触摸屏
· 操作菜单：中文
· 数据存储：30000组
· 典型应用：工业污水、市政污水
· 样品压力：开放槽，无压
· 消解温度：175℃
· 工作温度：+ 5° C～ + 50° C
· 电源：230 V AC ± 10% / 50-60 Hz
· 功耗：约100 VA
设备六：
氨氮在线分析仪
设备型号：DH311N1
测量范围：0.1~500mg/L 氨氮
准确度:示值误差:≤±10%
重复性误差:≤±10%
测量周期:最小测量周期为20min，据实际水样可在5~120min任意修改消解时间
采样周期:时间间隔（20~9999min任意可调）和整点测量模式
校 正:仪器可定时进行灵敏度和零点校正
校准周期:1~99天任意间隔任意时刻可调
维护周期:一般每月一次，每次约30min
模拟输出:4~20mA
信号接口:RS232
环境要求:建议温度+5~28℃；湿度≤90%（不结露）
电 源:AC220±10%V，50±10%Hz，5A
二、系统建设

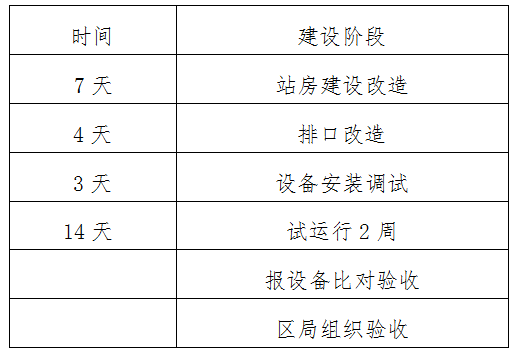

2.1系统建设进度计划
2.2 站房建设方案
为保障仪器的正常运行，仪器摆放的监测房需达到下述的一定要求，可由现场的房间略作改造。
①按一般民用建筑的有关规定要求设计，结构材料符合监测用房的安全要求。
②监测用房内应密闭，保证室内清洁，环境温度、相对湿度和大气压等应符合ZBY120-83的要求，仪器正视方位不得有阳光直射。
③监测用房内有安全合格的配电设备，应能提供足够的电力负荷，不小于5KW。考虑到监测系统内的分析仪器需要保证电压稳定，因此站房内应配置稳压电源，并安装电源总开关和漏电保护开关。
④监测用房内应有合格的上、下水设施。
⑤监测用房必须有完善、规范的接地装置和避雷措施，防盗和防止人为破坏的设施，避雷和地线系统应与附近厂区取得平衡。
⑥监测房距离采水点距离不超过20米。
⑦在进行监测房的改造过程中，需为水样预处理系统预留一些必要的孔位，以方便管路的敷设及接入。
监测站房布置示意图:见下图
2.3 采样系统建设方案
2.3.1 选取采样点
①取样点与监测房距离不超过20米；
②取样点所采水样应具有代表性（流速、流量、水流宽度、深度等适合）；
③取样点水样应避免杂质，漂浮物等干扰；
④取样点应方便维护人员到达。
2.3.2 排口改造（效果如下图）
2.3.2系统管路铺设
①水路由循环水路和逆流管路组成。其中循环水路是用潜水泵供给的水路，管内满管且有一定的压力；逆流管路为流经水样预处理装置的水样，必须保证管内无压排放。
②水路的安装：循环水路（进水样）由采集点至监测房内的水样预处理装置的相应接口；循环水路（回水样）由监测房内的水样预处理装置的相应接口至采样点（或就近合理排放）；逆流管路（无压排放）由监测房内的水样预处理装置的相应接口至附近排水管道。
上述涉及到的电缆电线在现场铺设时必须外套PVC电工护套管；上述采样管暴露在室外的部分均加装保温层。
③潜水泵电源电缆必须由监测房内供电，以便监测房内的水样预处理装置对其工作状态进行控制。连接距离由潜水泵接线端子开始至监测房内的水样预处理装置的远近来决定。
2.4 数据采集及传输系统建设方案
2.4.1 数据采集仪
数据采集仪必须符合HJ/212-2005《污染源在线自动监控（监测）系统数据传输标准》和HJ477-2009《污染源在线自动监控（监测）系统数据传输技术要求》。具备：一址多发（四发以上）、一年以上储存容量、流量触发、反控、数据补发等功能，并自带UPS不间断电源，7英寸以上彩色触摸屏。
2.4.2 数据传输
数据传输网络建设依照《环境污染源自动监控信息传输、交换技术规范》（HJ/T 352-2007）设计，统一采集现场端监测设备的数据，通过光纤网络（或无线3G网络）与监控平台对接。

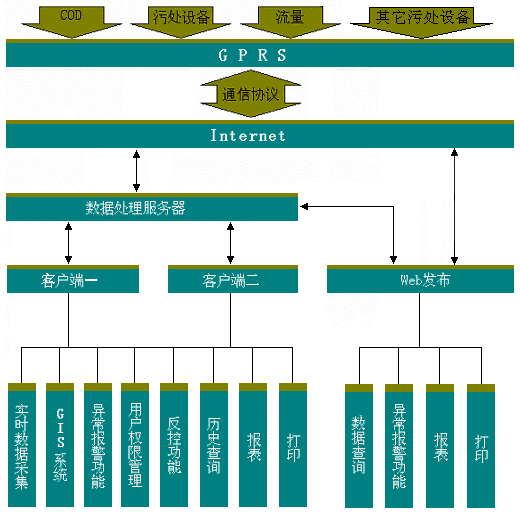

2.4.3系统框架图如下：
系统整体拓朴图：
三、质量及服务承诺
3.1 质量保证
3.1.1 仪器供应商所提供的产品必须符合***有关质量标准要求。
3.1.2 仪器供应商必须保证所供货物是全新的、未使用过的，技术水平是先进的、成熟的，并完全符合合同规定的数量、质量、工艺、设计、型式、规格和技术性能，满足技术规范的要求；
3.1.3 由于仪器供应商责任造成货物的质量或规格与合同不符，或由于仪器技术文件错误或仪器供应商相关人员在安装、调试、试运行和验收过程中错误指导而导致货物损坏，企业可以根据合同的规定以书面形式向仪器供应商提出补救措施。
3.2 售后服务
3.2.1 仪器供应商提供下列服务
①工程师现场安装和调试；
②提交所供货物的技术文件：操作手册、使用说明、维护手册或服务指南；
③对企业使用人员或运维人员进行必要现场培训；
④提供优质零配件及合理的价格；
⑤协助企业完成环保部门的比对监测和验收工作。
⑥··· ···
3.2.2 质保期内服务
①仪器供应商提供安装、调试设备所需的全部专用工具等；企业提供相应的电力、水及所需的玻璃器具。
②仪器供应商按企业要求在合同签订并收到设备款后15个工作日内（具体进度按使用单位要求），保证全部设备、材料运抵企业使用现场，并免费安排具备资质的安装调试人员进行安装调试。
③安装调试合格后由企业接受全部货物；
④所有仪器设备的质保期为１年。在货物质量保证期内，仪器供应商在接到要求维修的通知后2小时内响应，售后人员和现场人员沟通是否是质量问题还是操作问题，操作问题则电话指导操作步骤解决问题如果是质量问题，48小时内及时安排维修人员到达维修现场。
⑤质保期内仪器供应商保证易损件和备件正常供应；同时提供国内维修服务网点的地址、邮编、电话、传真及联系人。
⑥··· ···
3.2.3 质保期满后服务
①所有仪器设备的在质保期后，接到要求维修的通知后及时安排维修人员到场，仪器维修仅收取相应的成本费。
②仪器供应商须承诺在收取一定成本费用后提供及时、迅速、优质的服务，迅速快捷地提供仪器的备品备件，并能保证用户能够及时以***惠的价格买到所需的备品备件和易损件。
③仪器供应商须长期为企业提供技术服务和技术支持。
④··· ···
日常检查与定期检查
日常检查
自吸泵工作时，流入溢流槽的样品水量应符合≥０.５Ｌ／min的要求。
氧化液贮槽消解液量及掩蔽剂贮槽掩蔽剂量应分别不少于１.５Ｌ及０.４Ｌ。
定期检查
定期检验仪器基本误差，基本误差检验周期为１次／月。
在仪器补充新配氧化液后，应采用与用户水样ＣＯＤ值相近的标准溶液校正仪器。
清洗浸于污水源外的底阀不锈钢网及PH探头，清洗周期为１次／周。
