一、系统背景
中国经济总量的迅速膨胀和粗放型的经济结构是导致环境污染问题的重要原因。目前，我国的环境污染已经非常严重：78%的淡水和50%的地下水被污染；严重的环境污染造成了生态系统被破坏、人体健康受到影响以及重大经济损失。特别是超负荷的污染物排放与污染物在环境介质中的长期积累、迁移过程导致生态系统结构失衡、功能衰退甚至发生不可逆转的系统崩溃，不但直接造成***或局部地区经济重大损失，而且将对未来可持续发展产生长期和深刻的影响。以本地区的多条河涌为例，近年来多次频繁发生的水体富营养化现象，造成渔类大量减产，饮用水源地受到污染威胁，局部地区不得不实施远距离跨区域调水以满足发展需要。结合日常监管、违法案件查处、污染物在线监控等情况，深入分析本行政区域工业污染源排放情况，全面排查工业污染源超标排放、偷排偷放等问题，切实掌握超标排放企业清单及存在的问题。
二、行业标准及技术检验标准
GB8978—1996 污水综合排放标准
GB50093—2002 自动化仪表工程施工及验收规范
GB50168—2006 电气装置安装工程电缆线路施工及验收规范
GB 15562.1—1995 环境保护图形标志 排放口（源）
HJ/T92—2002 水污染物排放总量监测技术规范
HJ/T353-2007 水污染源在线监测系统安装技术规范
HJ/T356-2007 水污染源在线监测系统数据有效性判别技术规范
HJ/T212-2005《污染源在线自动监控（监测）系统数据传输标准》
HJ477-2009 《污染源在线自动监控（监测）数据采集仪技术要求》
三、系统概述
系统是用于对污染源监测排放等进行实时在线采集、传输、监控、管理的一套网络管理监控系统。由现场监控仪器、数据采集通讯控制系统、数据统计管理信息系统及相关辅助系统组成。本系统由监控设备、控制和传输设备、管理平台和数据通信网络四部分组成。
1、监控中心：由计算机、数据传输模块、监测管理系统软件组成。
2、通信网络：
l 电信或网通专网，现场采用4G或者有线传输。
l 建立园区局域网。
3、监控设备：水质监测仪器。
4、计控设备：电磁流量计、污染源在线监测分析仪、电动阀门。
图 1 系统拓扑图
四、系统特点
◆ 对排污超标进行自动化、信息化管理，既节省人力、物力资源，又提高工作效率。
◆ 智能排放控制，刚性控制企业的超标行为，加大管理者的执法力度，为节能减排奠定基础
◆ 控制系统的建立，为实施排污许可证制度提供重要的技术支撑
五、系统功能
1. 实时监测各企业排污口污水 COD、氨氮、总磷、pH含量和污水排放量。实时监测电动阀门的开、关状态。
2. 数据超标远程控制电动阀门的开启和关闭。
3. 可设定污水 COD、氨氮、总磷、pH上限值，监测数据越限时系统可自动停阀，停止排污。远程监测控终端的安防状态。

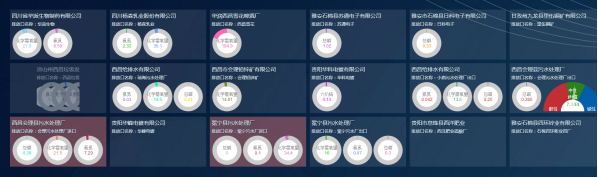

4. 利用多样的图形展示手段，进行实时、历史数据直观、清晰的展示效果。对采集链路、通讯网络进行诊断，使工作人员可随时了解通讯数据传输状态。
5. 具备实时数据、历史数据、报警数据的查询功能；现场设备在网络中断、网速过慢时将数据缓存，待恢复后实现断点续传，确保数据完整性。
六、系统配置
6.1.监测中心平台配置
监测中心设备主要由计算机、自动控制柜、数据传输模块组成。数据传输模块和
自动控制柜与计算机之间通过无线或者有线方式连接，计算机上安装操作系统软件、数据库软件、
监控管理系统软件。

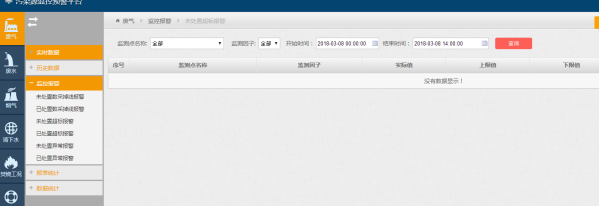

中心端监控系统软件功能：
管理功能：具有用户管理、数据管理、达标管理、报表管理等功能。
数据显示和远程控制功能：通过监控软件实时显示各监测点的实时监测数据，并可通过监控软件发送控制命令，远程控制电动阀门的开启和关闭。
告警功能：接收现场设备报警信号并在监控软件中采用声音、图像、文字等多种方式提示报警信息。
查询、统计功能：监控管理系统软件可以查询历史监测数据，软件具备历史数据统计、分析功能。
扩展功能：监控管理系统软件具备良好的扩展功能，支持 OPC 接口，可实现与其他系统的互联互通。
6.2 检测设备
6.2.1 电磁流量计
电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量导电液体的体积流量，常用于测量水、污水、强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
6.2.2 cod在线监测仪
化学需氧量（COD）是指在强酸并加热的条件下，用重铬酸钾做为氧化剂处理水样时所消耗氧化剂的量，以mg/L表示。化学需氧量反映了水中受还原性物质污染的程度，水中还原性物质包括有机物、亚硝酸盐、亚铁盐、硫化物等。水被有机物污染是很普遍的，因此化学需氧量也做为有机物相对含量的指标之一，是我国实施排放总量控制的指标之一。
性能特点 · 产品配置高：打印机、RS485/RS232、4-20mA、GPRS、继电器等； · 数据响应精准，无记忆效应； · 做样方式多样：手动控制、定时(间隔和整点)控制、4-20mA电流输入控制、 开关量控制等多种形式； · 远程控制，视频监控、数据自检； · 可动部件少，模块化设计，易安装、易维护； · 测量光源衰减自动补偿，稳定性好，漂移小； · 量程范围宽，做样速度快，精度高； · 药剂用量少，一个月免维护； · 多参数一体化，可集成PH、浊度等（选配）等多种传感器； · 界面友好，组态设计，操作简单。 应用领域 主要应用于污水处理、造纸、钢铁、制药、石油化工、电镀、皮革、冶金、印染等行业的环保污染源在线监测。 工业污染源废水在线监测 工业过程用水在线监测 市政污水处理厂进出口水质在线监测 河流、湖泊水库、地下水水质在线监测 |
Ø 技术参数
项 目 | 说 明 |
名 称 | CODcr水质在线自动监测仪 |
型 号 | DH310C1 |
测定原理 | 方法依据***标准GB11914-89《水质-化学耗氧量测定-重铬酸盐法》 |
测定量程 | 0-1000mg/L（可扩展至20000mg/L） |
示值误差 | ±10% |
重复性误差 | ≤±5% |
零点漂移 | ±5mg/L |
量程漂移 | ≤±10%F.S. |
测量周期 | 最小测量周期为40min，消解时间可设置范围5~120min。 |
做样方式 | 整点时间、间隔时间、4-20mA电流控制、继电器控制、0-5V电压控制 |
标定周期 | 设置范围1~99天（标定开始时间可设定） |
维护周期 | 一般每月一次，每次约30min |
模拟输出 | 4-20mA，负载电阻***750Ω |
数字输出 | RS232/RS485 |
开关输出 | 继电器输出，容量220VAC/5A |
其他输出 | 打印机输出、通过GPRS向目标手机号短信发送做样值 |
显示操作 | 配置有7寸彩色液晶触摸屏 |
数据存储 | 可以保存3年测量数据，数据可循环存储 |
数据导出 | 测量值可以通过USB口导入U盘中保存 |
智能报警 | 未采到试剂、未采到水样、冷凝故障、加热器异常、光电异常、串口未上电 |
环境要求 | 建议温度5~40℃；湿度≤90%（不结露） |
尺 寸 | 高1430×宽500×深403（mm） |
电 源 | AC220±10%V，50±10%Hz，5A |
其 他 | 在断电或报警情况下数据不会丢失，仪器自动排出系统内残留液体，恢复待机状态。 |
6.2.3氨氮在线监测仪
水中的氨氮是指以游离氨形式存在的氨，主要来源于生活污水中含氮有机物受微生物作用的分解产物，焦化合成氨等工业废水，以及农田排水等。水体中氨氮含量较高时，对鱼类呈现毒害作用，对人类也又不同程度的危害。测定水中氨氮含量有助于评价水体被污染和“自净”状况，因此氨氮是表征水质污染的重要指标。
Ø 性能特点 · 产品配置高：打印机、RS485/RS232、4-20mA、GPRS、继电器等； · 数据响应精准，无记忆效应； · 做样方式多样：手动控制、定时(间隔和整点)控制、4-20mA电流输入控制、 开关量控制等多种形式； · 远程控制，视频监控、数据自检； · 可动部件少，模块化设计，易安装、易维护； · 测量光源衰减自动补偿，稳定性好，漂移小； · 量程范围宽，做样速度快，精度高； · 药剂用量少，一个月免维护； · 多参数一体化，可集成PH、浊度等（选配）等多种传感器； · 界面友好，组态设计，操作简单。 应用领域 适于氨氮在 0.1～300mg/L 范围内的废水， 根据用户实际要求， 过高的钙镁离子、 余氯或浊度等可能会对测量产生干扰。
工业污染源废水在线监测 工业过程用水在线监测 市政污水处理厂进出口水质在线监测 河流、湖泊水库、地下水水质在线监测 |
Ø 技术参数
项 目 | 说 明 |
名 称 | 氨氮水质在线自动监测仪 |
型 号 | DH311N1 |
测定原理 | 依据HJ 536-2009《水质 氨氮的测定》-水杨酸分光光度法 |
测定量程 | 0-300mg/L（可扩展） |
示值误差 | ±8% |
重复性误差 | ≤±2% |
零点漂移 | ±0.02mg/L |
量程漂移 | ≤±1.0%F.S. |
测量周期 | 最小测量周期为30min，消解时间可设置范围5~120min。 |
做样方式 | 整点时间、间隔时间、4-20mA电流控制、继电器控制、0-5V电压控制 |
标定周期 | 设置范围1~99天（标定开始时间可设定） |
维护周期 | 一般每月一次，每次约30min |
模拟输出 | 4-20mA，负载电阻***750Ω |
数字输出 | RS232/RS485 |
开关输出 | 继电器输出，容量220VAC/5A |
其他输出 | 打印机输出、通过GPRS向目标手机号短信发送做样值 |
显示操作 | 配置有7寸彩色液晶触摸屏 |
数据存储 | 可以保存3年测量数据，数据可循环存储 |
数据导出 | 测量值可以通过USB口导入U盘中保存 |
智能报警 | 未采到试剂、未采到水样、冷凝故障、加热器异常、光电异常、串口未上电 |
环境要求 | 建议温度5~40℃；湿度≤90%（不结露） |
尺 寸 | 高1430×宽500×深403（mm） |
电 源 | AC220±10%V，50±10%Hz，5A |
其 他 | 在断电或报警情况下数据不会丢失，仪器自动排出系统内残留液体，恢复待机状态。 |
6.2.4 总磷在线监测仪
总磷是指水体中颗粒和溶解的有机磷和无机磷的总和，总磷反映水体受磷污染的程度。水体中磷的含量增多会引起富营养化，造成水华或赤潮的发生，严重影响水质。
性能特点 · 产品配置高：打印机、RS485/RS232、4-20mA、GPRS、继电器等； · 数据响应精准，无记忆效应； · 做样方式多样：手动控制、定时(间隔和整点)控制、4-20mA电流输入控制、 开关量控制等多种形式； · 远程控制，视频监控、数据自检； · 可动部件少，模块化设计，易安装、易维护； · 测量光源衰减自动补偿，稳定性好，漂移小； · 量程范围宽，做样速度快，精度高； · 药剂用量少，一个月免维护； · 多参数一体化，可集成PH、浊度等（选配）等多种传感器； · 界面友好，组态设计，操作简单。 应用领域
适于总磷在0～300mg/L范围内的废水。大部分常见的离子不干扰测定，但是对于部分含有大量有机物的样品，测量结果可能会偏低。
实验室及测现场在线快速水质分析 河流、湖泊水库、地下水水质在线监测 自来水厂水质在线监测 工业污染源废水在线监测 市政污水处理厂进出口水质在线监测 |
Ø 技术参数
项 目 | 说 明 |
名 称 | 总磷水质在线自动监测仪 |
型 号 | DH312P1 |
测定原理 | 基于GB/T 11893-1989《水质-总磷的测定-钼酸铵分光光度法》 |
测定量程 | 0-300mg/L（可扩展） |
重复性误差 | ±10% |
零点漂移 | ±5% |
量程漂移 | ±10% |
测量周期 | 最小测量周期为30min，消解时间可设置范围5~120min。 |
做样方式 | 整点时间、间隔时间、4-20mA电流控制、继电器控制、0-5V电压控制 |
标定周期 | 设置范围1~99天（标定开始时间可设定） |
维护周期 | 一般每月一次，每次约30min |
模拟输出 | 4-20mA，负载电阻***750Ω |
数字输出 | RS232/RS485 |
开关输出 | 继电器输出，容量220VAC/5A |
其他输出 | 打印机输出、通过GPRS向目标手机号短信发送做样值 |
显示操作 | 配置有7寸彩色液晶触摸屏 |
数据存储 | 可以保存3年测量数据，数据可循环存储 |
数据导出 | 测量值可以通过USB口导入U盘中保存 |
智能报警 | 未采到试剂、未采到水样、冷凝故障、加热器异常、光电异常、串口未上电 |
环境要求 | 建议温度5~40℃；湿度≤90%（不结露） |
尺 寸 | 高1430×宽500×深403（mm） |
电 源 | AC220±10%V，50±10%Hz，5A |
其 他 | 在断电或报警情况下数据不会丢失，仪器自动排出系统内残留液体，恢复待机状态。 |
6.2.5 pH监测仪

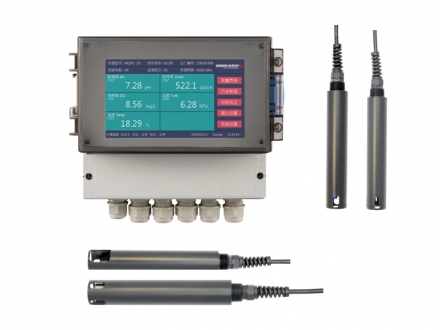

PH/ORP计是用于测试和控制液体酸碱值/氧化还原电位的精密仪表。采用电化学原理，微电脑设计，操作简便，维护方便。不受颜色、浊度、胶体物质以及氧化剂、还原剂的影响，适用于测定清洁水、废水、工业用水、化学试剂等各种介质。仪表采用液晶显示，显示PH/ORP值及温度值，具有多个报警控制功能。
6.2.6 电动阀门
电动阀就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。
优点：对液体介质和大管径气体效果好，不受气候影响，不受空压气的压力影响。缺点：成本高、注意防潮。
特点及用途：
阀门适用于食品、医药、化工、石油、电力、轻纺、造纸，等给水排水、气体管道上作调作充量和截流介质的场合。
主要特点：
小型轻便，容易拆装及维修，并可在任意位置安装。
结构简单、紧凑，90°回转开启迅速。
操作扭矩小，省力轻巧。
流量特性趋於直线，调节性能好。
密封材料耐老化、耐腐蚀、可适用多种介质。
十、技术质保服务
按照本规范对所有供应设备的组装和安装进行监督，并保证其合理地开展
工作，这包括刷卡排污总量控制系统的现场调试安装。
1、提供有经验人员对所有仪器的启动和最初的检查调试、负责整个系统的调试，
以保证系统按本规范要求投入运行。
2、系统经双方验收合格并移交给甲方之日起作为质保期起始日，公司将提供 1
年的免费保修服务（人为或自然灾害造成的损坏除外）。质保期后，我公司负责
备品备件的供应和维修，收取相应的材料费和服务费。
3、工作安排
3.1 合同方面：买卖双方所有信息交换与确认应以书面形式完成。
3.2 文件方面：所有最终的设备文件以书面或光（软）盘方式提供。
包括如下：材料清单、运行和维护手册
3.3 厂方的工作：
向供方提供设计系统所需的数据和资料。提供专用的符合要求的监测仪器用房。
3.4 安装测试：供方负责在启动期间系统的所有测试工作。
3.5 性能测试性能测试内容包括出厂检验测试、精确度测试、校正误差测试、可利用率和
